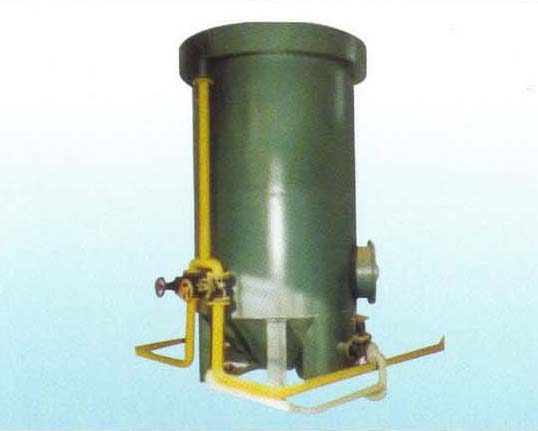

| 仿日J型凈水器 |
|
|
 |
|
|
（一）、前 言
目前，我國市場上供應的凈水器種類很多，效果也較理想，但操作復雜，管理困難，維修不便，又用戶的使用和維修都帶來許多問題。為此，我廠完會參照日本茬原株式會社的全套資料制造而成的J型小型凈水裝置，具有操作簡單、管理維修方便的優點，比其它凈水器更符合我國國情和適合操作人員的管理水平。仿日J型小型凈水裝置整套供應，不用土建，只要接上管道就可以開始工作。經中國城建供水協會在杭州對結構和仿日J型凈水裝置相類似的凈水器進行測試，證明各項指標均達到100%。
仿日J型小型凈水裝置將水質凈化的混凝、反應、澄清、過濾等工藝流程組合成一體，技術先進，設計新穎，結構緊湊，節約面積和投資，管理簡單，操作方便，處理源水濁度500~1000PPm（短時間可達1500PPm），出水濁度小于3PPm，經加氯消毒，即可達國家飲用水標準。
仿日J型小型凈化器裝置還可以用于澡堂、空調等等，有機物質含量不高的生活雜污水，處置后的水達到中水回用標準。
我們相信，仿日J型凈水裝置能將濁水變甘泉，廢水變回用水，為全國廣大的能不到自來水的地區提供生活飲用水，為長江以北的廣大缺水城市的中水回用作出積極的貢獻。
流程原理：
仿日J型凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜�，F(xiàn)分別介紹如下：
一、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。J型凈水裝置用攪拌機混和，不受水量變化而影響效果。（也可改為用渦流反應器進行混凝反應）
二、水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，表面負荷在6~7m3/m2·h。
三、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5—10分鐘。
本廠可為用戶配套J型凈水器的混凝劑投加裝置、進水水泵、反沖洗水泵、電控柜等設備。
（二）、主要設計參數規格表
|
型號 項目 |
J—5 |
J—10 |
J—20 |
J—30 |
J—40 |
J—50 |
J—60 |
|
處理量（T/H） |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
|
規 格
長×寬×高 |
1.8×1.4
×2 |
2.1×1.6
×2.4 |
3×2
×2.4 |
3.7×2.2
×2.6 |
4.5×2.4
×2.6 |
5.7×2.4
×2.6 |
6.5×2.4
×2.7 |
|
最大外型尺寸
長×寬×高 |
2×1.5
×2.5 |
2.3×1.7
×2.9 |
3.2×2.2
×2.9 |
3.9×2.4
×3.1 |
4.7×2.6
×3.1 |
5.9×2.6
×3.1 |
6.7×2.6
×3.2 |
|
混凝池停留時間
（分） |
8 |
7 |
7 |
7 |
7 |
7 |
7 |
|
攪拌機功率
（KW） |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.6 |
0.6 |
|
沉淀池表面負荷
M3/m2·h |
6 |
6.5 |
7 |
7 |
7.5 |
7.5 |
7.5 |
|
濾池濾速
m/h |
8 |
8 |
10 |
11 |
11 |
11 |
12 |
|
濾層總厚度H
(m) |
0.9 |
1.1 |
1.1 |
1.2 |
1.2 |
1.2 |
1.3 |
|
反沖水泵型號 |
IS65—
50—125 |
IS65—
50—160 |
IS100—
80—160A |
IS100—
80—160A |
IS100—
80—160 |
IS 150—
125—250
|
IS150—
125—250 |
|
整機自重 T |
2.2 |
3.1 |
4 |
6 |
7.8 |
8.4 |
11 |
|
設備材質 |
A3鋼板 |
A3鋼板 |
A3鋼板 |
A3鋼板 |
A3鋼板 |
A3鋼板 |
A3鋼板 |
|
|
|
|
|
|
|
 |
